Apa perbedaan antara PFC aktif dan PFC pasif dalam mengganti catu daya?

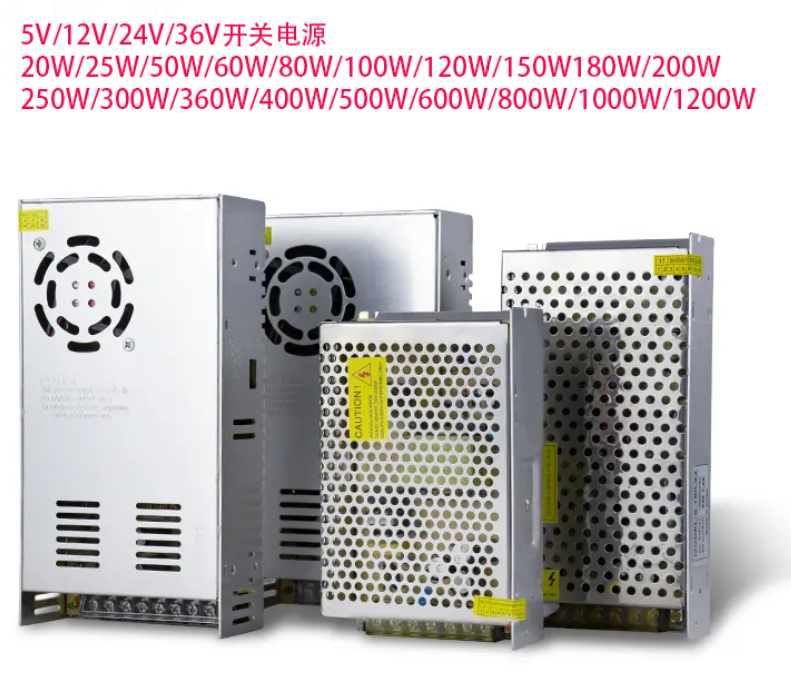

Nama Bahasa Inggris penuh dari PFC adalah "koreksi faktor daya", yang berarti "koreksi faktor daya", dan dalam istilah awam, itu adalah untuk meningkatkan proporsi kekuatan yang bermanfaat.Catu daya switching

adalah sirkuit input kapasitif, dan perbedaan fase antara arus dan tegangan akan menyebabkan hilangnya daya switching, sehingga sirkuit PFC diperlukan untuk meningkatkan faktor daya. Saat ini ada dua jenis PFC, yang dibagi menjadi PFC pasif dan PFC aktif.

1. Karakteristik PFC aktif: Dibandingkan dengan penampilan PFC pasif yang sederhana dan intuitif, sirkuit PFC aktif jauh lebih kompleks. Sirkuit PFC aktif adalah sirkuit step-up yang terdiri dari induktansi

kumparan, kapasitor filter, tabung sakelar, IC kontrol dan komponen lainnya, yang dapat meningkatkan tegangan inputcatu daya switchingdan mengurangi kehilangan daya arus. PFC aktif dapat mencapai faktor daya tinggi, biasanya lebih dari 98%, tetapi biaya switching power catu relatif tinggi karena kompleksitas sirkuit dan sejumlah besar komponen.

Sirkuit PFC aktif terdiri dari induktor frekuensi tinggi, sakelar, kapasitor, dan IC kontrol. Sirkuit ditandai dengan struktur yang kompleks, tetapi memiliki banyak keunggulan: faktor daya hingga 0,99, rendah

Kehilangan dan keandalan yang tinggi, tegangan input dapat dari 90V hingga 270V (input lebar), dll., Karena riak tegangan DC output kecil, sehingga catu daya switching menggunakan PFC aktif tidak perlu menggunakan kapasitor filter kapasitas besar.

Ada empat karakteristik PFC aktif

1. Desain PFC aktif kompleks dan biayanya tinggi.

2. PFC aktif memiliki kinerja yang lebih baik daripada PFC pasif dan lebih hemat energi.

3. Faktor daya PFC aktif dapat melebihi 99% paling banyak.

4. PFC aktif dapat beradaptasi dengan rentang tegangan yang lebih tinggi.

Kedua, karakteristik PFC pasif: Pandangan pertama pada perbedaan antara PFC pasif dan PFC aktif dalam desain, PFC pasif umumnya merupakan induktor besar, catu daya switching adalah lembaran baja silikon luka tembaga yang ditutupi dengan pita isolasi, bentuknya sangat mirip dengan transformator kecil.

PFC pasif menggunakan metode kompensasi induktansi untuk mengurangi perbedaan fase antara arus fundamental dan tegangan input AC untuk meningkatkan faktor daya, dan faktor daya PFC pasif hanya dapat mencapai 0,6 ~ 0,75, yang umumnya ditempatkan di dekat kapasitor filter tegangan tinggi. Struktur sederhana dari solusi PFC pasif juga membentuk fitur terbesarnya - biaya rendah. PFC pasif

biasanya induktor besar yang terdiri dari beberapa potong baja silikon dengan kabel tembaga yang dilukai di luar. Faktor daya tidak terlalu tinggi, hanya dapat mencapai 0,7 ~ 0,8, sehingga efisiensi catu daya switchingnya relatif rendah, dan pembangkit panas relatif besar. PFC pasif tidak berguna, strukturnya sederhana, stabilitasnya bagus, dan lebih cocok untuk catu daya switching low-end.
